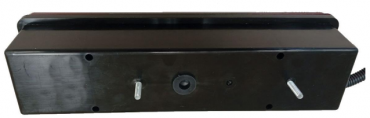

Фонарь задний ФЗ 12.12 (Жгут байонет боковой 1718230-2, м/о 152 мм, М6)

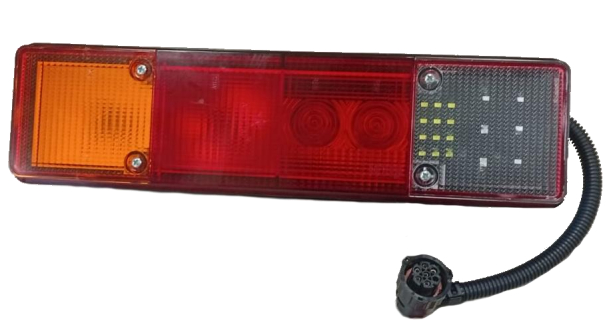

Фонарь задний ФЗ 12.12, узкий (LED+лампы)

 Назначение

Предназначен для установки на малотоннажные грузовые автомобили. Подходит для установки на автомобили ГАЗель моделей ГАЗ-3302, ГАЗ-

33023 в качестве аналога для фонаря заднего 171.3716-16.

Описание

Фонарь включает в себя сигналы: указатель поворота, сигнал торможения, габаритный огонь, сигнал заднего хода и противотуманную фару. Номинальное напряжение питания 12 В.

Степень защиты IP55.

Источники света:

- указатель поворота: лампа накаливания 21 Вт;

- сигнал торможения: лампа накаливания 21 Вт;

- задний габаритный огонь: две лампы накаливания по 5 Вт;

- сигнал заднего хода: светодиоды, общей потребляемой мощностью не более 3,9 Вт;

- противотуманная фара: светодиоды, общей потребляемой мощностью не более 2,5 Вт.

Размеры и фото фонаря см. на листе 2.

Монтаж

Крепление к шасси транспортного средства с помощью двух шпилек М6 (гайки и шайбы в комплект не входят), межосевое крепление 152 мм (при необходимости, возможно изготовление с межосевым креплением 90 мм). Сторона установки: фонарь универсален для установки на левую и правую стороны.

Подключение

Посредством розетки байонетной СЦБ-7Р (вывод жгута с разъемом сбоку фонаря).
